Kühlmethoden eines Transformators

By | September 23, 2022

Mangihin.com is a website that provides useful information, please share if there is interesting information that can help you. Thank you

Kein Transformator ist wirklich ein “idealer Transformator” und daher wird jeder einige Verluste erleiden, von denen die meisten in Wärme umgewandelt werden. Wenn diese Wärme nicht richtig abgeführt wird, kann die Übertemperatur im Transformator ernsthafte Probleme wie Isolationsfehler verursachen. Es ist offensichtlich, dass der Transformator ein Kühlsystem benötigt. Transformatoren können in zwei Typen unterteilt werden: (i) Trockentransformatoren und (ii) Öltransformatoren. Anders Kühlmethoden von Transformatoren sind –

  • Für Trockentransformatoren
  1. Air Natural (AN)
  2. Luftstoß
  • Für Öltransformatoren
    1. Öl Natural Air Natural (ONAN)
    2. Oil Natural Air Forced (ONAF)
    3. Oil Forced Air Force (OFAF)
    4. Ölgetriebenes Wassergetriebenes (OFWF)

    Kühlmethoden für Trockentransformatoren

    Air Natural oder selbstluftgekühlter Transformator

    Diese Art der Transformatorkühlung wird im Allgemeinen bei kleinen Transformatoren (bis 3 MVA) verwendet. Bei dieser Methode wird der Transformator durch den ihn umgebenden natürlichen Luftstrom abkühlen gelassen.

    Luftstoß

    Bei Transformatoren mit einer Nennleistung von mehr als 3 MVA ist die Kühlung durch natürliche Luft unzureichend. Bei diesem Verfahren wird mit Hilfe von Ventilatoren oder Gebläsen Luft auf den Kern und die Wicklungen gedrückt. Die Zuluft muss gefiltert werden, um die Ansammlung von Staubpartikeln in Lüftungskanälen zu verhindern. Dieses Verfahren kann für Transformatoren bis 15 MVA verwendet werden.

    Kühlmethoden für Öltransformatoren

    Öl Natural Air Natural (ONAN)

    Kühlung des Transformators - Oil Natural Air Natural - ONAN

    Dieses Verfahren wird für Öltransformatoren verwendet. Bei diesem Verfahren wird die in Kern und Wicklung entstehende Wärme auf das Öl übertragen. Nach dem Konvektionsprinzip strömt das erwärmte Öl nach oben und dann in den Kühler. Der freie Platz wird mit gekühltem Öl aus dem Kühler aufgefüllt. Die Wärme des Öls wird aufgrund des natürlichen Luftstroms um den Transformator in die Atmosphäre abgegeben. Auf diese Weise zirkuliert das Öl im Transformator aufgrund natürlicher Konvektion und gibt Wärme aufgrund natürlicher Wärmeleitung an die Atmosphäre ab. Dieses Verfahren kann für Transformatoren bis etwa 30 MVA verwendet werden.

    Oil Natural Air Forced (ONAF)

    Kühlung des Transformators - Oil Natural Air Forced - ONAF

    Die Wärmeabfuhr kann weiter verbessert werden, indem man Zwangsluft auf die ableitende Oberfläche aufbringt. Umluft sorgt für eine schnellere Wärmeableitung als natürliche Luftströmung. Bei diesem Verfahren werden Ventilatoren in der Nähe des Kühlers montiert und können mit einer automatischen Starteinrichtung versehen sein, die sich einschaltet, wenn die Temperatur über einen bestimmten Wert ansteigt. Dieses Transformatorkühlverfahren wird im Allgemeinen für große Transformatoren bis etwa 60 MVA verwendet.

    Oil Forced Air Force (OFAF)

    Bei diesem Verfahren wird Öl mit Hilfe einer Pumpe umgewälzt. Der Ölkreislauf wird durch die Wärmetauscher gezwungen. Dann wird Druckluft mit Hilfe von Ventilatoren gezwungen, auf den Wärmetauscher zu strömen. Die Wärmetauscher können separat vom Transformatorkessel montiert und wie in der Abbildung gezeigt oben und unten durch Rohre verbunden werden. Diese Art der Kühlung ist für Transformatoren mit höherer Leistung in Umspannwerken oder Kraftwerken vorgesehen.

    Kühlung des Transformators - Oil Forced Air Forced - OFAF

    Ölgetriebenes Wassergetriebenes (OFWF)

    Diese Methode ähnelt der OFAF-Methode, aber hier wird ein erzwungener Wasserfluss verwendet, um Wärme von den Wärmetauschern abzuleiten. Das Öl wird mit Hilfe einer Pumpe durch den Wärmetauscher geleitet, wo die Wärme an das ebenfalls durchströmte Wasser abgegeben wird. Das erwärmte Wasser wird zur Kühlung in separaten Kühlern abgeführt. Diese Art der Kühlung wird in sehr großen Transformatoren mit einer Leistung von mehreren hundert MVA verwendet.

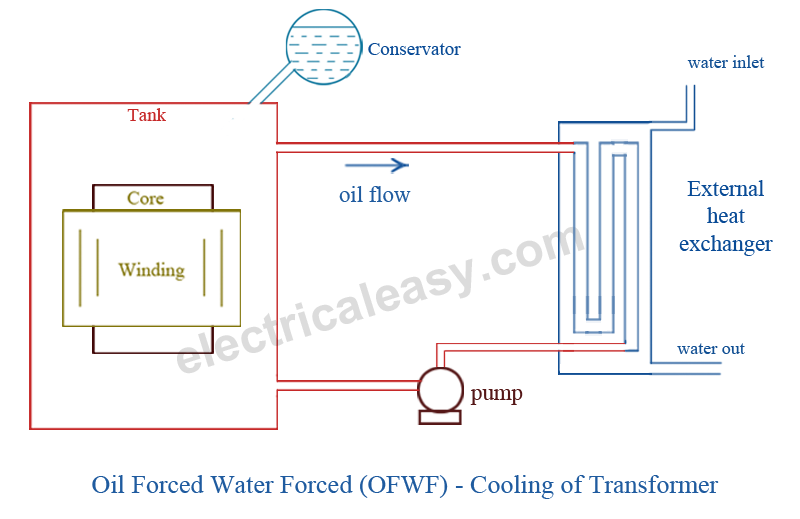

    Kühlung des Transformators - Ölgebläse Wassergebläse - OFWF
